在光通信的网络中，我们经常会遇到单纤双向和双纤双向传输系统。
例如，光接入中的PON网络就采用的是单纤双向传输系统，而城域网及传输网很多都是采用的双纤双向传输系统。
这两种传输系统具体怎么定义的？有何优缺点？性能上又有何区别？
今天的文章就来聊聊这些问题。

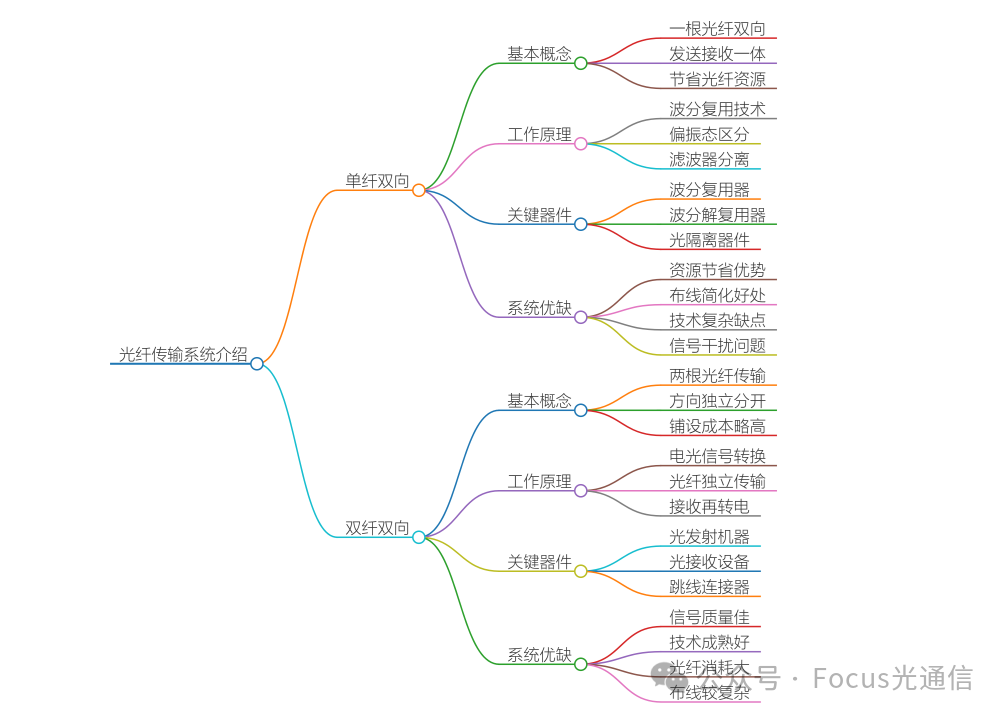

首先来看看这两个系统到底是啥。
何为单纤双向传输系统？

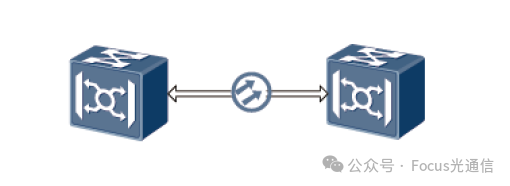

单纤双向传输系统是指在一根光纤上同时实现两个方向（通常是发送和接收）的光信号传输，即同一根光纤既可以用来发送数据，也可以用来接收数据。
具体的实现原理是怎样的呢？
单纤双向利用了光的不同波长或偏振态等特性来区分不同方向的信号。
例如，波分复用（WDM）技术，将不同波长的光信号复用到同一根光纤中进行传输，通过滤波器等器件在接收端将不同波长的信号分离出来，从而实现双向通信。
所以主要是通过WDM波分来实现的，可以简单的理解为，发送方向和接收方向分别使用不同的波长来实现数据的传输，进而互不影响，便可实现双方向的数据发送。
因此，单纤双向传输系统一般会涉及到一些关键器件。
波分复用器（WDM）：用于将不同波长的光信号合并到一根光纤中传输。
波分解复用器（DWDM）：在接收端将合并的光信号按照波长分离出来。
光隔离器：防止光信号反射回发射端，避免干扰。
我们可以总结下单纤双向传输系统的优缺点。
单纤双向系统的优点
节省光纤资源：只需要一根光纤就可以实现双向通信，大大减少了光纤的使用量，降低了成本，尤其适用于光纤资源紧张的场景。
简化布线：减少了光纤的铺设数量，使布线更加简单方便，降低了施工难度和维护成本。
单纤双向系统的缺点
技术复杂：需要使用复杂的波分复用和解复用技术，对光器件的性能要求较高，增加了系统的实现难度和成本。
信号干扰问题：由于两个方向的信号在同一根光纤中传输，可能会存在一定的串扰，影响通信质量。
何为双纤双向传输系统？

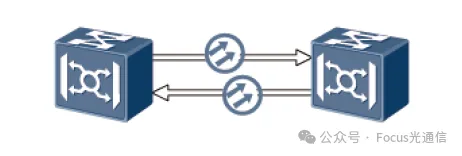

双纤双向传输系统采用两根光纤分别实现两个方向的光信号传输，一根光纤用于发送信号，另一根光纤用于接收信号。
其工作原理，也可以简单分析下：
发送端将电信号转换为光信号后，通过发送光纤传输到接收端；接收端接收到光信号后，再将其转换为电信号进行处理。两个方向的信号分别在不同的光纤中独立传输，互不干扰。
那对应的双纤双向传输系统会用到的关键器件有哪些呢？
光发射机：将电信号转换为适合在光纤中传输的光信号。
光接收机：将接收到的光信号转换为电信号。
光纤跳线：大量的光纤跳线用于连接光发射机、光接收机和光纤线路。
双纤双向系统的优点
信号质量好：两个方向的信号在不同光纤中传输，不存在串扰问题，能够保证较高的通信质量和信号稳定性。
技术成熟：双纤双向传输技术相对简单，技术成熟度高，易于实现和维护。
双纤双向系统的缺点
光纤资源消耗大：需要使用两根光纤来实现双向通信，增加了光纤的使用量和铺设成本。
布线复杂：相比单纤双向传输系统，双纤双向传输系统需要铺设更多的光纤，布线更加复杂，施工难度和维护成本也相对较高。

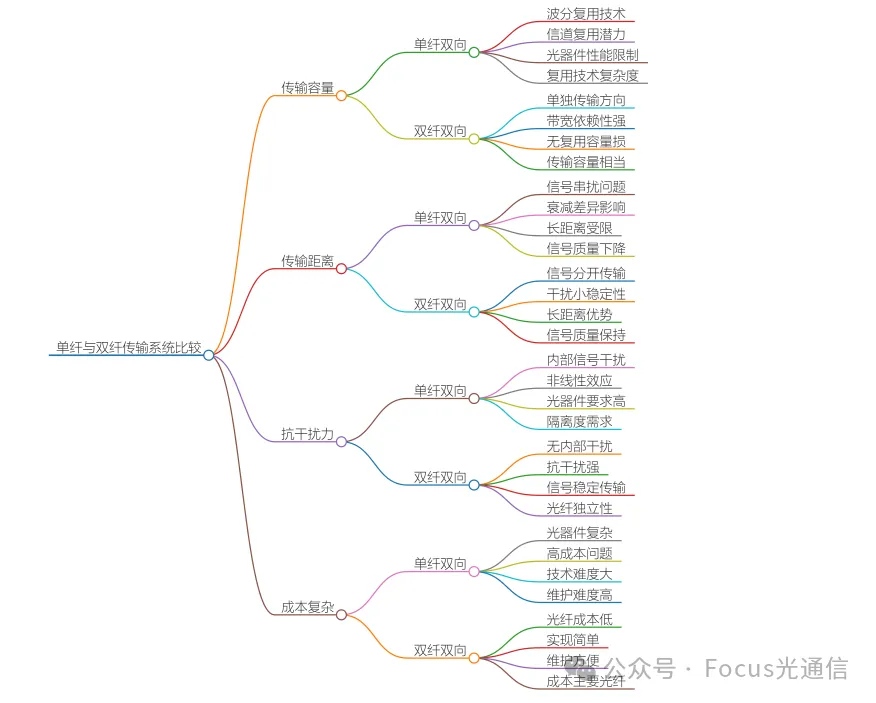

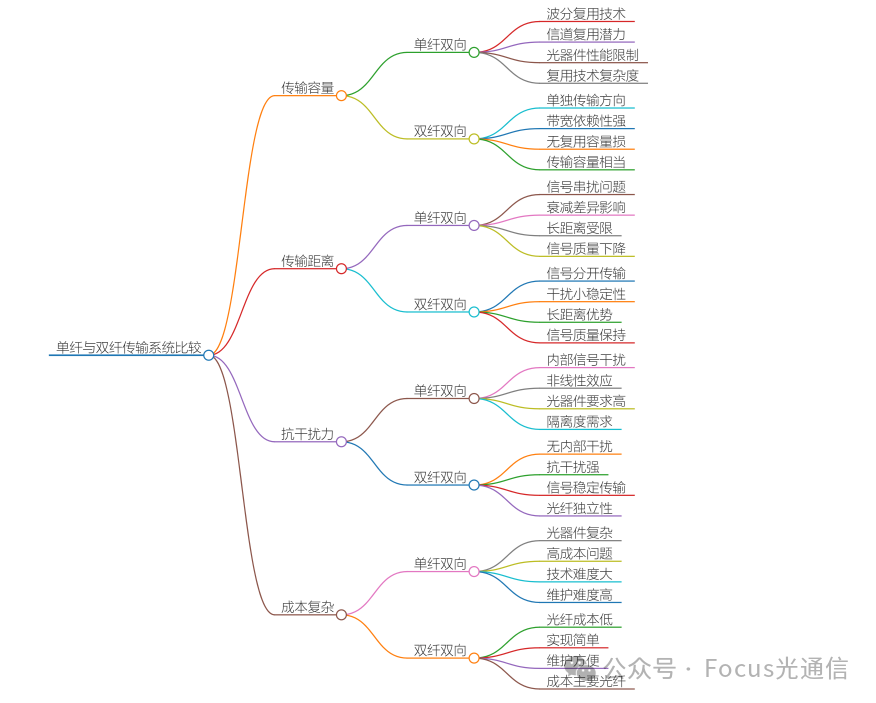

单纤双向和双纤双向传输系统在性能上存在以下区别：
1. 传输容量方面
单纤双向：在相同光纤资源下，理论上可通过波分复用等技术实现更多信道复用，传输容量有提升潜力。不过受限于光器件性能和复用技术复杂度，实际应用中可能难以完全发挥。
双纤双向：每根光纤单独传输一个方向信号，传输容量取决于单根光纤的带宽和传输技术，通常在同等标准下与单纤双向相当，但不会因复用产生额外容量损耗。
2. 传输距离方面
单纤双向：由于一根光纤传输两个方向信号，可能存在信号串扰、衰减差异等问题，长距离传输时这些因素对信号质量影响更大，所以传输距离可能受限。
双纤双向：两个方向信号分开传输，相互干扰小，信号衰减特性更稳定，长距离传输时能更好地保持信号质量，传输距离相对更有优势。
3. 抗干扰能力方面
单纤双向：同一根光纤中两个方向信号易相互干扰，如瑞利散射、四波混频等非线性效应可能影响信号传输，对光器件的隔离度等性能要求高。
双纤双向：不同光纤传输不同方向信号，基本不存在这种内部干扰，抗干扰能力较强。
4. 成本与复杂度方面
单纤双向：虽然节省光纤资源，但需要复杂的光器件来实现信号分离与复用，如高性能波分复用器和解复用器，这些器件成本高，增加了系统整体成本，且技术复杂、维护难度大。
双纤双向：使用两根光纤，不需要复杂的多波长处理光器件，光器件成本相对较低，系统实现简单，维护方便，成本主要在光纤本身。
