目前，硅光子（Silicon Photonics）技术正逐步取代传统光电元件，成为新一代高速、低功耗光通信模块的核心架构。
而硅光子光模组的设计与整合不仅涉及光子集成电路（PIC）、电子集成电路（EIC）、封装制程与光纤接口，还需理解从专用集成电路（ASIC）输出光信号，经传输、接收至还原的完整数据流及其关键接口。
█ 光模块的关键组件与接口

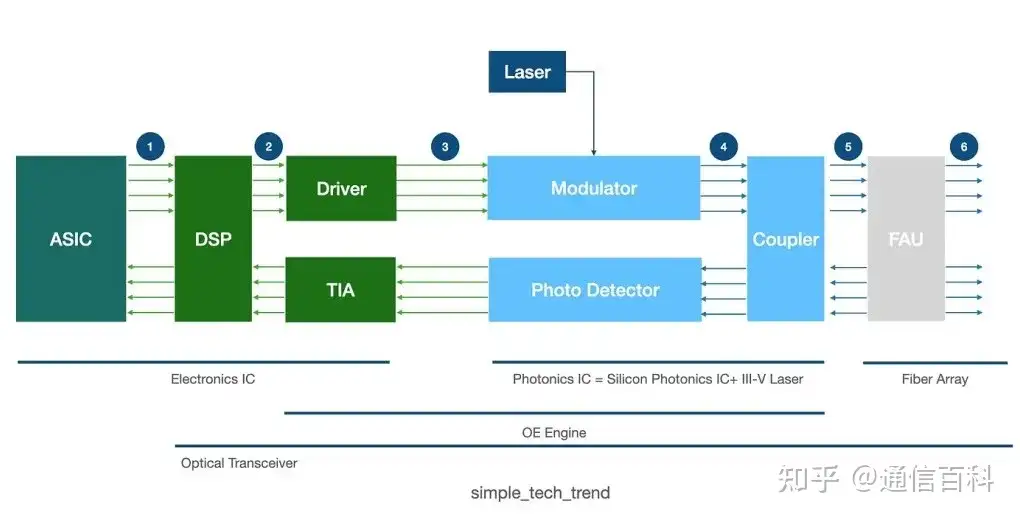

如下图所示，我们将从信号传输端（Tx）至接收端（Rx）完整解析光模块中的核心元件和关键接口的技术挑战，并结合产业实例，系统阐述硅光子技术的演进方向。
在光通信链路中，信号始于ASIC输出的高速SerDes数字信号（如56Gbps/112Gbps每通道）。
接口1作为首个关键节点，需通过连接器与电路传递信号，其损耗随带宽提升显著增加。随后信号进入DSP（数字信号处理器），这颗采用5nm/3nm先进制程的芯片（如Marvell 1.6T DSP），负责信号调制、均衡与纠错，并通过DAC输出模拟信号。DSP在400G以上模块中至关重要，却也占据主要功耗与成本，这正是LPO（线性直驱）与CPO（共封装光学）技术试图绕开DSP的根本原因。
接口2承载DSP到驱动芯片（Driver）的PCB走线信号。Driver作为模拟电路的核心，负责放大DAC输出信号以驱动硅光调制器（Modulator），此时信号通过接口3进入调制器。该接口对信号完整性与带宽要求极高，多采用倒装芯片封装提升密度。调制器通过马赫-曾德尔干涉仪（MZI）或环形谐振腔（Ring Resonator）结构，将电信号转化为携带数据的光信号。
此处需注意：光源多采用外置三五族半导体激光器，经保偏光纤导入硅光芯片；英特尔等企业则尝试将激光器直接集成于硅光晶片，但面临混合制程与可靠性挑战。
光信号经接口4进入硅光波导，通过耦合器（Coupler）实现波导光与光纤的转换。耦合器需完成光型匹配、多通道汇聚及波分复用（WDM）等关键任务，并通过接口5接入光纤阵列单元（FAU）。

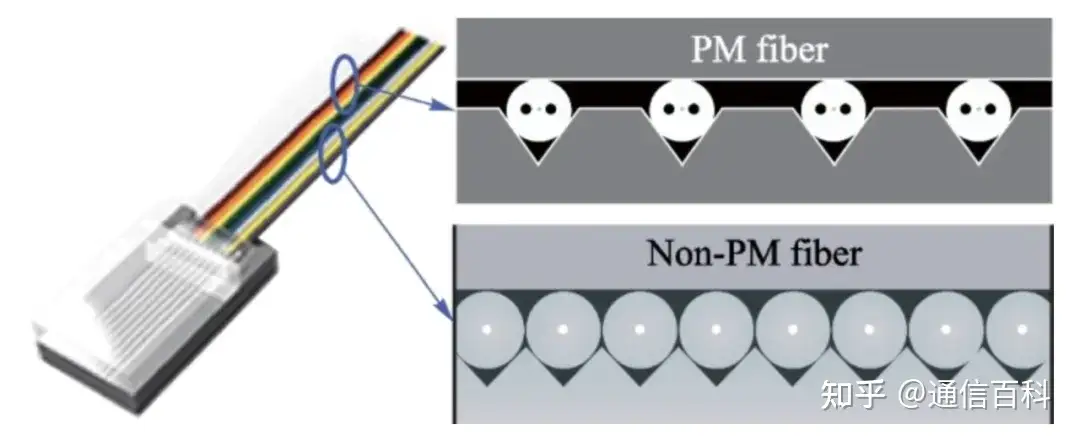

此接口是硅光模块量产的核心难点：需以亚微米精度将FAU与硅光芯片三维对准，并解决材料折射率匹配问题。FAU作为多芯光纤的精密载体（常见4/8/16芯），其V型槽结构与主动对准工艺直接决定耦合效率。
这也正是传统半导体企业进军CPO领域亟需补强的技术短板。最终光信号经接口6（符合IEEE标准的光纤跳线）实现远距离传输。
接收端（Rx）呈逆向链路：光信号由接口6返回，经FAU（设计与Tx端类似）通过接口5进入耦合器，在波导（接口4）中传输至光电探测器（Photo-Detector）转换为电流信号。接口3将电流导入跨阻放大器（TIA），其微安级电流转电压的能力直接影响接收灵敏度。信号再经接口2（PCB走线）进入接收端DSP，通过均衡、时钟恢复、纠错等处理还原数字信号，最终经接口1传回ASIC。
从系统视角看，硅光模块包含两大核心芯片：光子集成电路（PIC）含调制器、探测器及耦合器；激光器由三五族化合物半导体制成。光元件间通过波导、光纤或光学封装连接。电子集成电路则包含专用集成电路、数字信号处理器、驱动器与跨阻放大器等元件，电元件间通过印刷电路板走线、连接器与半导体封装实现连接，此部分也是整体高频信号损耗主要来源。
其中光电混合引擎（OE Engine）即PIC与Driver/TIA的组合，而可插拔光模块（Pluggable Optical Transceiver）则在此基础上整合FAU与DSP。并整合数字信号处理器进行数模转换。
█ 产业实践与技术演进方向
Intel的1.6T硅光模块采用独特的三五族激光器集成方案，将光源内置于PIC芯片以提升集成度，但需平衡制程复杂度与可靠性挑战。其创新性在于将TIA堆叠于PIC的设计，显著缩短电信号路径以提升带宽，而双FAU结构则分离处理Tx/Rx信号流。

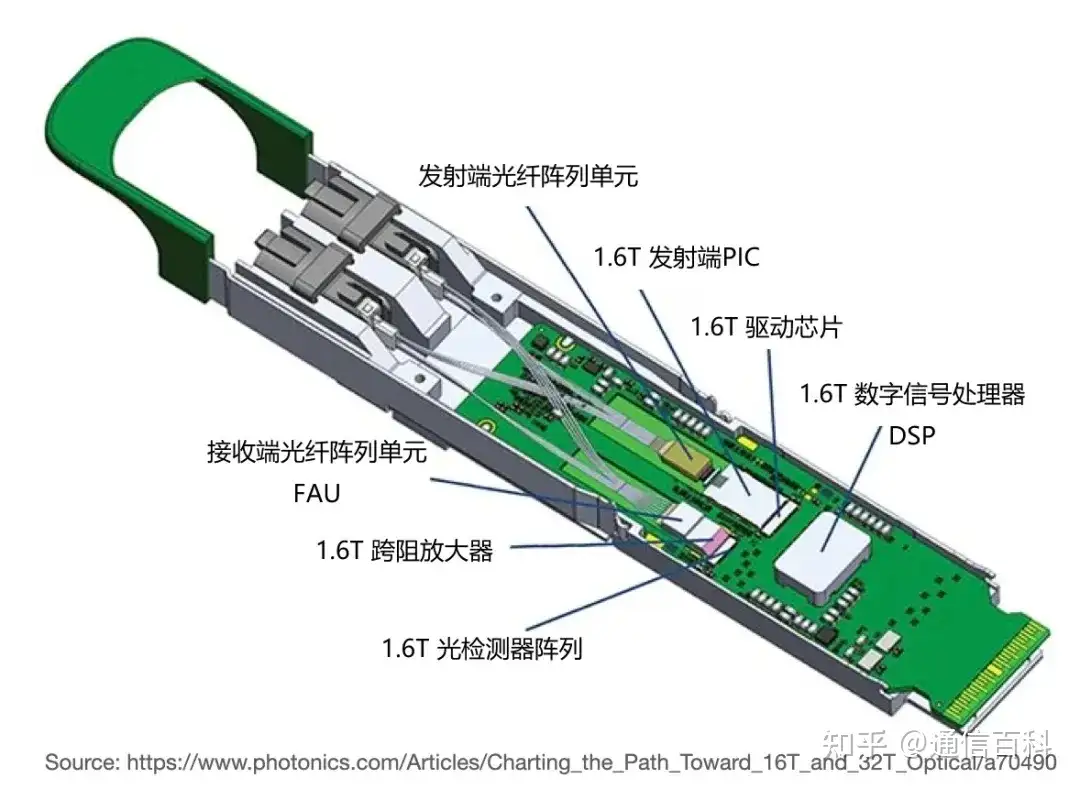

下图是Intel的1.6T硅光模块结构。
NVIDIA则通过CPO架构重构链路设计：该方案直接消除传统光模块中损耗高达22dB（@212Gbps）的接口1电信号路径，从而省去20W功耗的DSP芯片，实现整体功耗降低3.5倍。其采用外置激光器配合保偏光纤的方案，在保障热管理灵活性的同时支持模块热插拔，成为当前高密度计算集群的主流选择。

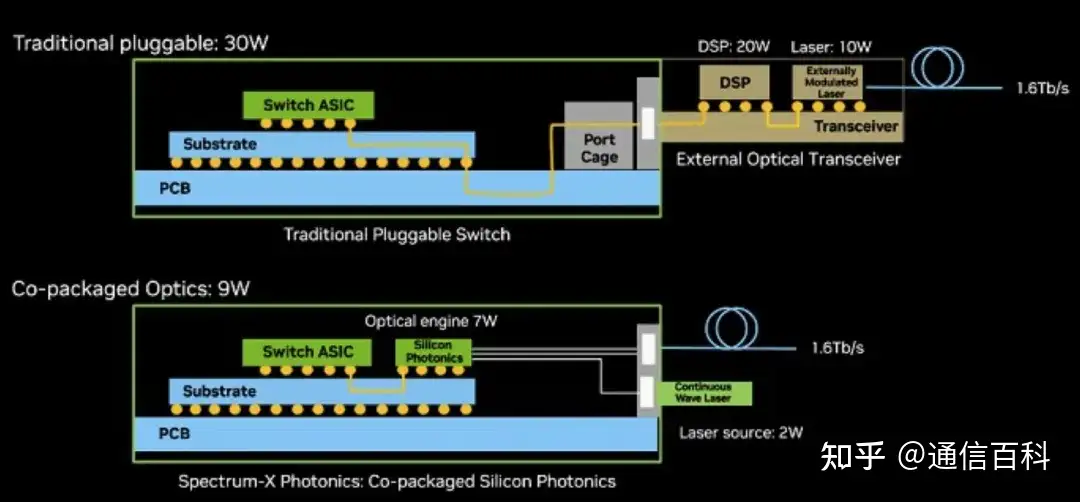

以下图为例，该图是NVIDIA提出传统光模块+交换机和CPO交换机的差异。
从技术的角度来看Intel的PIC中的SiPh IC和Laser是集成在一起。 而NVIDIA的激光则是独立出来，后者是目前大部分硅光子常见的方案，无论是光模块或是CPO交换机都是如此。

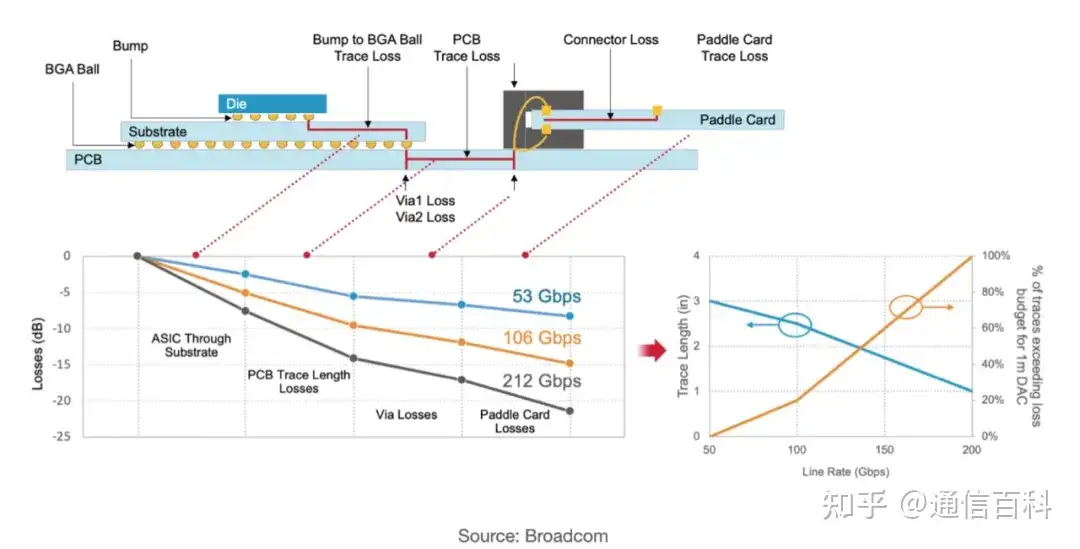

下图是Broadcom 提出CPO要解决接口一的电信号的损耗量化值。
可以看到从速率53Gbps到212Gbps。 整段界面一的损耗从约7 dB，提升到22 dB。 在架构不变的情况下就会需要更高阶的DSP来做信号传输补偿，要付出的代价就是DSP的功耗以及先进制程造成的价格上升。

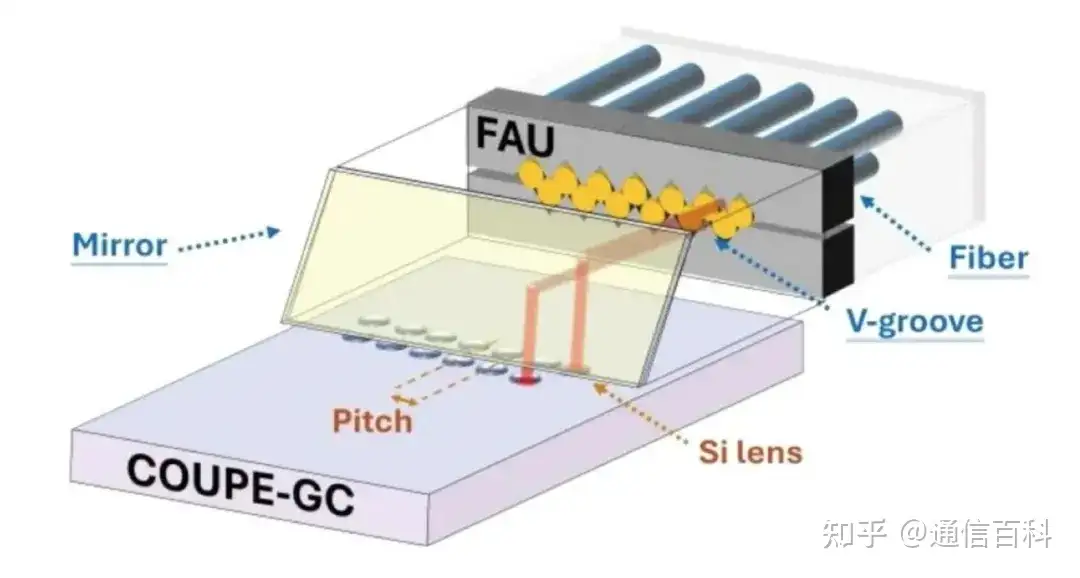

与此同时，台积电TSMC的COUPE技术聚焦接口5的光耦合封装瓶颈：通过硅透镜对光束整形、反射面调整光路方向，成功解决Grating Coupler垂直出光与FAU水平光纤的物理冲突，将封装对准容差提升至可量产水平，为CPO大规模部署铺平道路。
其中的COUPE GC就是硅光子中的Grating Coupler，优点是封装精度大，但缺点是光是往芯片上方射出，所以光纤需要有特定角度做封装。
为了解决传输方向以及封装精准度，TSMC COUPE利用Silicon的材料作为转介组件。 Lens可以让光进行整形，提升封装容忍度。 反射面可以让光传输的角度改变。

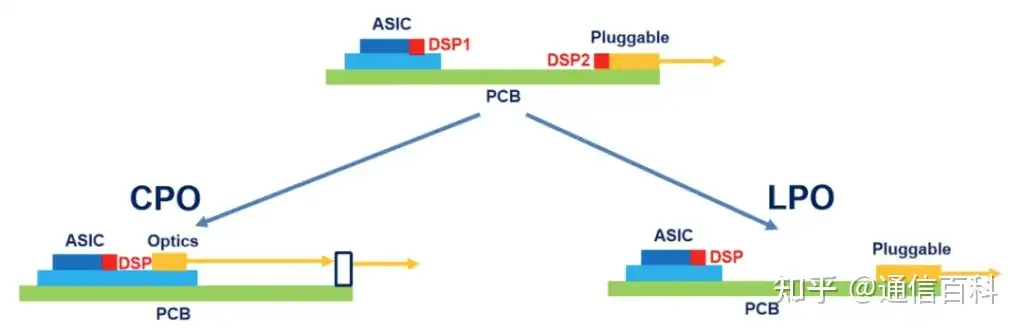

目前，硅光子光模块正向高集成度、低功耗方向加速演进。从可插拔模块到LPO，再到CPO，每一次迭代都深度重构着ASIC到FAU的链路设计。
